Cleanroom
Flexwalls in kit di montaggio

La nuova soluzione di MiTEC, Flexwalls Cleanroom Kit è un’ulteriore evoluzione delle strutture di confinamento per sistemi a contaminazione controllata, finalizzata a facilitare l’assemblaggio in opera senza impiego di particolari attrezzature o personale specializzato ed a rendere possibile l’installazione anche in locali non particolarmente accessibili per le strutture tradizionali.

Il sistema proposto permette smontaggi, rimontaggi, ampliamenti, riconfigurazioni e potenziamenti del trattamento aria, esaltando ulteriormente le caratteristiche di modularità e flessibiltità prorie della produzione MiTEC

Flexwalls Clenanroom Kit si basa sulla composizione di porzioni uguali da unire tra loro in opera sino a raggiungere le dimensioni del volume confinato desiderato.

Slide

Le parti costituenti il sistema Flexwalls Clenanroom Kit

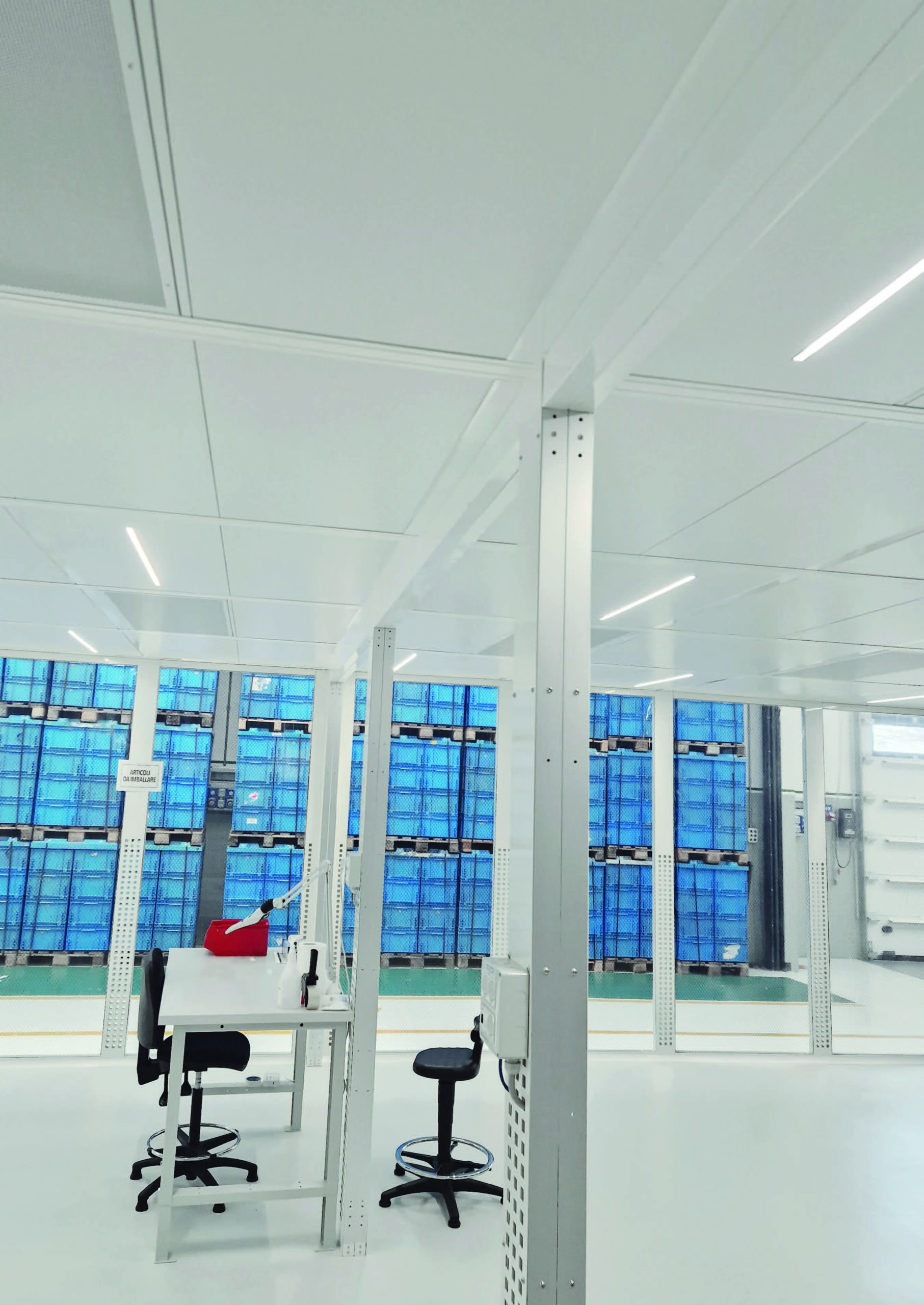

Struttura portante a moduli realizzati con profili tecnologici uniti tra loro mediante bullonatura nascosta, colore RAL9010

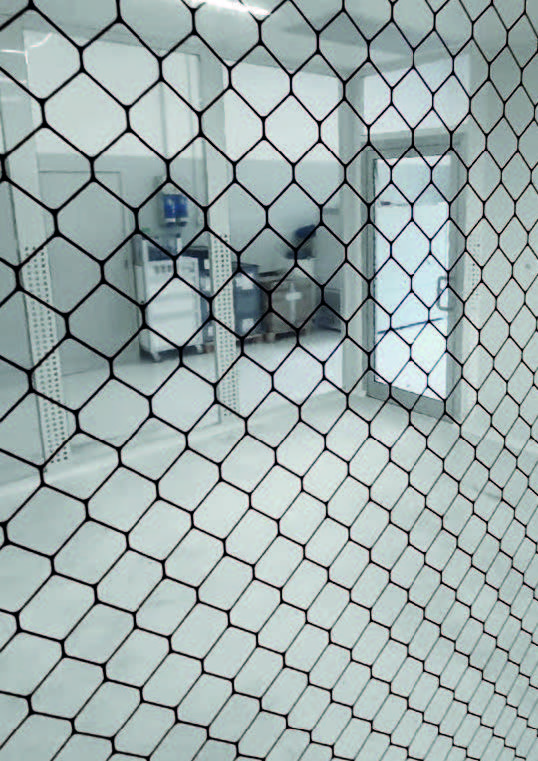

Modulo parete flessibile trasparente in materiale plastico conduttivo / dissipativo

Modulo parete rigido e cieco con faccie metalliche preverniciate, colore RAL9010, per l’appoggio di arredi, attrezzature o apparecchiature per il raffrescamento / riscaldamento; a richiesta il modulo puo’ essere utilizzato nell’intera camera con l’utilizzo di moduli oblò per l’illuminazione naturale

Modulo soffitto con pannello metallico preverniciato da appoggio su struttura portante, colore RAL9002/9010

Modulo porta, costituito da infisso in alluminio anodizzato con tamponamento in vetro accoppiato di sicurezza o metacrilato trasparente a tutta luce predisposto per inserimento su modulo parete, attrezzabile con accessori per interlock

Modulo autoventilante MTF 4824 AUT, delle dimensioni del modulo soffitto, nel numero necessario a garantire la classe di contaminazione richiesta

Modulo illuminante costituito da plafoniera IP54 lato interno camera, con tecnologia a LED, delle dimensioni del modulo soffitto

Modulo optionale di climatizzazione, costituito da una o più unità monoblocco ad espansione diretta MAE10 ed accessori per la distribuzione e ripresa dell’aria, perfettamente integrati nella struttura

Impianto elettrico del tipo precablato a spine rapide comprendente il quadro elettrico di commando e controllo mediante protocollo MODBUS


Offrendo un notevole effetto estetico complessivo, dato dal design tecnologico, con una luminosità invidiabile che reduce il fattore isolamento degli operatori, garantendo finiture e prestazioni per i settori più esigenti, Flexwall Cleanroom Kit può essere una soluzione efficace e molto conveniente anche per soddisfare la richiesta di sistemi a contaminazione controllata per attività non tradizionalmente utilizzatrici perché realizzabili in tempi più solleciti con costi meno impegnativi e massima flessibilità di sistema.

Dati dimensionali

  • Dimensioni modulo base: 1250 mm, 1100 mm tamponamento
  • Altezze disponibili (utili/ingombro): 2200/2650mm, 2500/2950mm, 2700, 3150mm; +300mm con modulo climatizazione
  • Dimensioni massime realizzabili lato corto= utili 5 x1250mm, ingombro n x1250 mm +150mm
  • Dimensioni massime realizzabili lato lungo= utili n x1250mm, ingombro n x1250 mm +150mm

Accessori

  • Rivestimento piano di calpestio con monotelo in PVC autoposante
  • Controllo automatico di portata con sistema DPC 32 SPi/N
  • Climatizzazione
  • Stazione di rilevamento pressione differenziale tra ambienti
  • Partizioni interne realizzate con modulo parete, per la formazione di SAS od altri localinecessari al processo produttivo
  • Interlock per n.2 o più porte
  • Passbox (statico o flussato)
  • Doccia ad aria MDA3000

Caratteristiche

Partizioni interne

Flexwalls Cleanroom Kit può essere dotata di appendici esterne o partizioni interne per configurare locali SAS, passa materiali, etc.

Due tipologie di pareti

Flexwalls Cleanroom Kit può essere allestita in versione softwalls con pannelli felssibili o hardwalls con panelli rigidi compositi

Climatizzazione

Flexwalls Cleanroom Kit dispone tra gli optional del sistema di climatizzazione di precisione per tutto l'anno

Comando e controllo

Per la gestione funzionale Flexwalls Cleanroom Kit utilizza strumentazione semplificata nelle versioni base fino ad arrivare a sofisticati PLC per le versioni full optionals;
Consente il controllo di precisione delle condizioni microclimatiche, compresa l'umidità relativa, tutto l'anno;
Tutti i parametri funzionali tipici di una cleanroom, quali Portata, Pressione, Temperatura, Umidità Relativa, Usura filtri sono monitorabili, controllabili e remotabili
